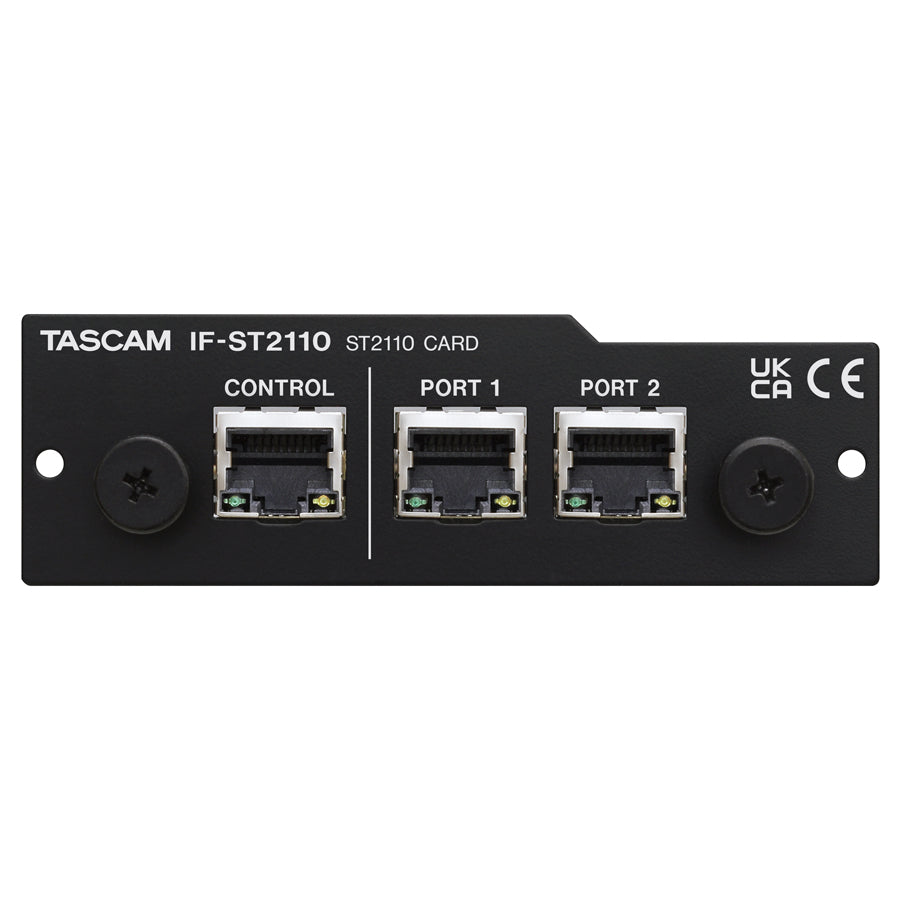

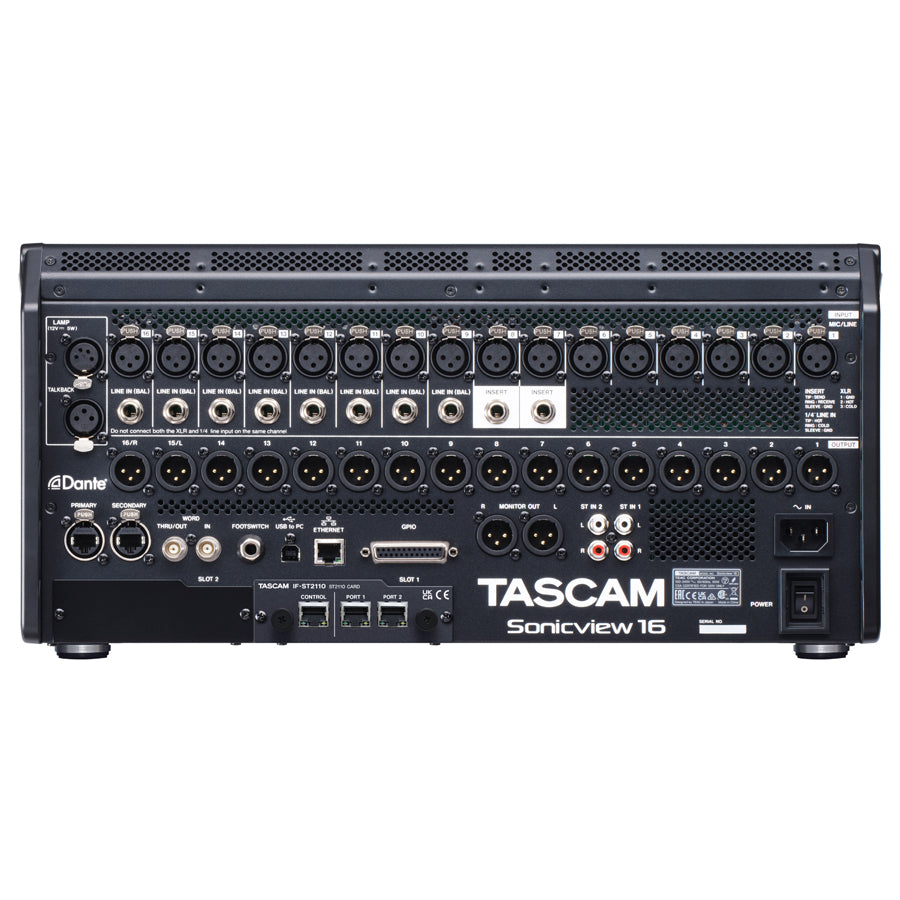

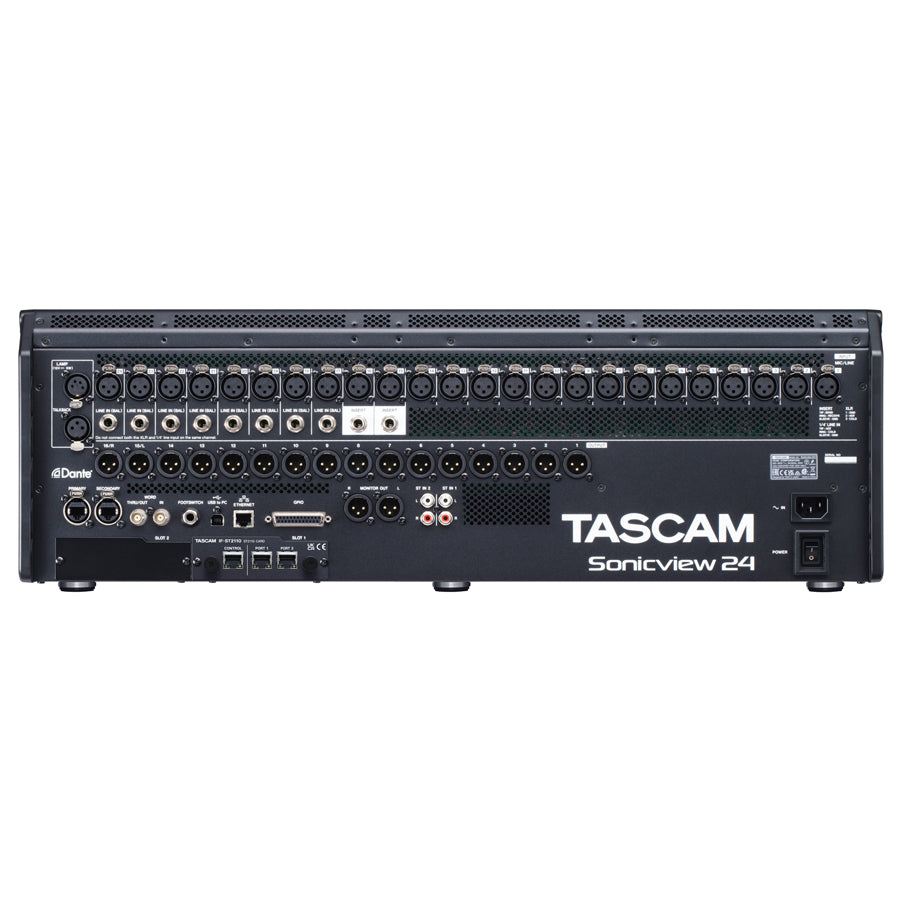

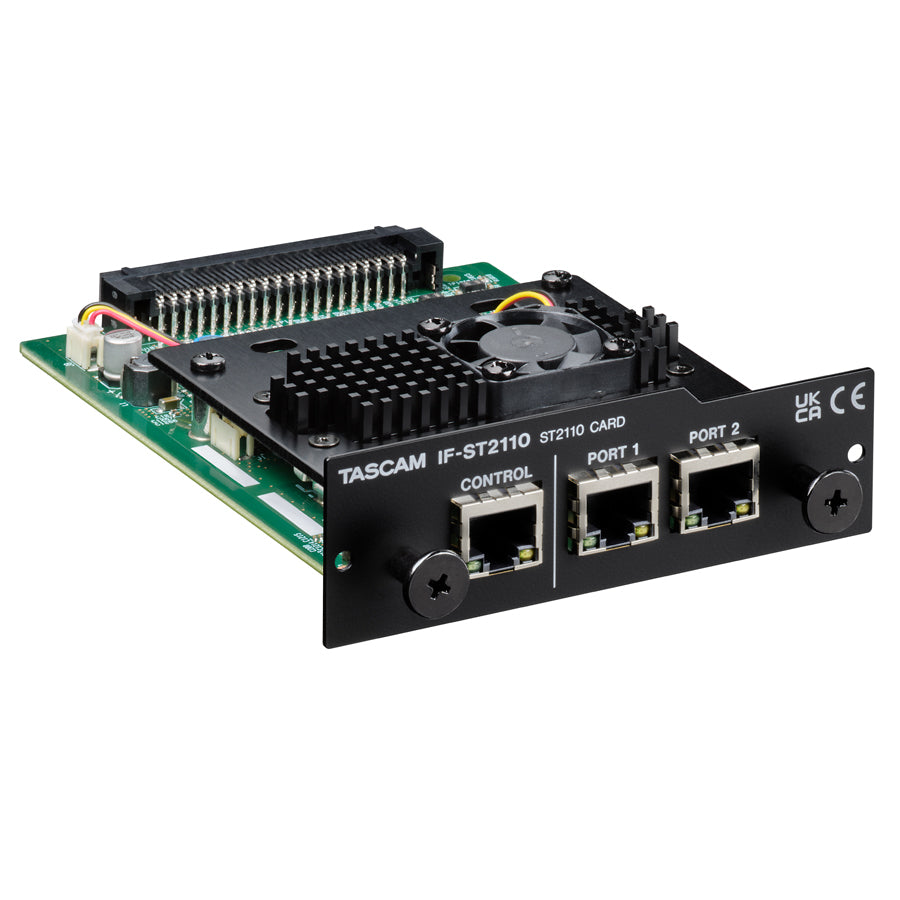

The IF-ST2110 is an optional 64in/64out SMTPE ST 2110 compliant interface card for Sonicview 24XP and Sonicview 16XP.
64 In/64 Out Audio Transmission and Independent Control Ports
Up to 64 In/64 Out (48kHz), 32 In/32 Out (96kHz) capability for audio transmission
2 Media Ports and Independent Control Ports
2 media ports provide audio stream capability including SMTPE ST 2022-7 compliant redundancy. The independent control port allows set-up, modification, and monitoring. By using a dedicated IF-ST2110 processing card system reliability and stability is insured.
WebUI application included
The IF-ST2110 card includes a companion built-in Web UI application that allows users to configure and monitor the IF-ST2110 using a Web browser.
Applications: IP studio system in Broadcast
Applications: Remote Production
Applications: OB Vehicle
Features at a Glance
- Compliant with ST2110-30/31 and AES67 standards
- 64 In/64 Out (48kHz), 32 In/32 Out (96kHz) audio transmission
- Redundancy (ST2022-7 compliant)
- NMOS IS-04/05
- Equipped with media stream and independent control ports
- - 2 media ports (PORT 1 and PORT 2)
- - 1 Control port (CONTROL)
- WebUI app included for control including point-to-point connection capability
Specs
*Only one of this product can be installed on Sonicview 16/24 (two cannot be installed).
|
Supported audio specifications |
SMPTE ST 2110-30/31, AES67 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Maximum number of audio channels |
64ch in / 64ch out (48kHz) 32ch in / 32ch out (96kHz) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Sampling frequency |
48 or 96 kHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Bit depth |
16-bit, 24-bit or 32-bit (integer) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Supported control specifications |
AMWA NMOS IS-04/05 *RDS supports DNS-SD and mDNS |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Supported synchronization specifications |
PTP -AES67 -IEEE 1588-2008 -SMPTE ST 2059-2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Supported redundancy specifications |
SMPTE ST 2022-7 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Buffer time |
250us to 32ms |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Supported packet times |
1 msec / 125 usec |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Number of encoding channels per stream |
Max 64ch (Varies depending on conditions. Please see the table below for details.)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
CONTROL / MEDIA ports (PORT 1 / PORT 2) |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Connector |
RJ-45 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gigabit Ethernet standard |
1000BASE-T (IEEE 802.3ab) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Multicast transmission |
SSM (IGMPv3) supported |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
External dimensions |
107 × 34 × 156.8 mm (width × height × depth, including protrusions) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Weight |
211g |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating temperature range |
0 – 40°C (32 – 104°F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Included items |
IF-ST2110 x1 Ownwer's manual, inc. warranty x1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Specifications and appearance are subject to change without notice for improvement.
